引言

TA15鈦合金名義成分為T(mén)i-6al-2Zr-1Mo-1V，屬于近α型鈦合金，具有中等強(qiáng)度和良好的綜合性能，其強(qiáng)化機(jī)制主要是Ａl及其它元素的固溶強(qiáng)化，熱處理強(qiáng)化效果有限。在大規(guī)格TA15鈦合金鍛件或棒材的生產(chǎn)中，采用普通退火后產(chǎn)品性能的富余量經(jīng)常較小或性能不能滿(mǎn)足標(biāo)準(zhǔn)要求[1－2]。

材料的性能，除了與材料本身的合金成分有關(guān)外，還取決于后續(xù)的加工工藝和熱處理制度。周義剛等[3]提出了高溫形變強(qiáng)韌化工藝（近β鍛造結(jié)合高低溫強(qiáng)韌化熱處理），將熱加工和熱處理有效的聯(lián)系在一起，獲得了約20%等軸α相、50% ～60%的網(wǎng)籃α相和β轉(zhuǎn)變基體的三態(tài)組織，使鈦合金的強(qiáng)度－韌性得到了較好匹配。但近β鍛造要求在相變點(diǎn)以下10～15℃進(jìn)行鍛造，對(duì)于大規(guī)格棒材的生產(chǎn)來(lái)說(shuō)，變形溫度區(qū)間狹窄，變形熱難以控制，且變形后要求立即水冷等條件，生產(chǎn)過(guò)程復(fù)雜，難以實(shí)現(xiàn)批量化。朱景川等[4]對(duì)初始組織為雙態(tài)組織的兩相鈦合金進(jìn)行了雙重?zé)崽幚恚@得三態(tài)組織，但是該方法是否適用于TA15這類(lèi)近α型鈦合金還有待研究。孫志超等[5－7]對(duì)TA15鈦合金等溫鍛件中三態(tài)組織的形成演變做了大量的研究工作，但主要集中在加工工藝參數(shù)對(duì)TA15鈦合金三態(tài)組織的影響規(guī)律，對(duì)后續(xù)的熱處理工藝研究較少。基于以上研究，通過(guò)普通退火、β單重退火和雙重?zé)崽幚慝@得不同類(lèi)型的組織，研究熱處理制度對(duì)大規(guī)格TA15鈦合金棒材組織和性能的影響規(guī)律，以期獲得較佳的熱處理工藝，提高大規(guī)格TA15鈦合金棒材的綜合性能。

1、實(shí)驗(yàn)

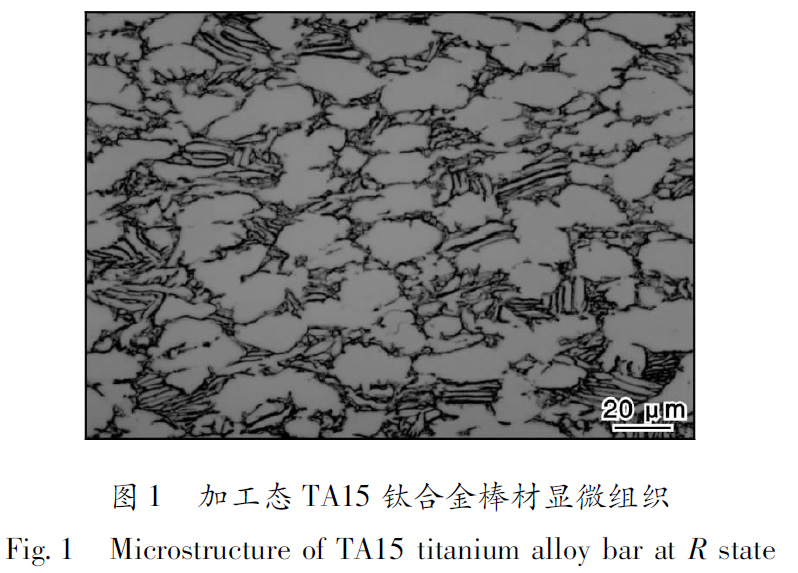

實(shí)驗(yàn)原料為西北有色金屬研究院提供的經(jīng)過(guò)三次真空自耗電弧爐熔煉得到的TA15鈦合金鑄錠，其相變點(diǎn)為993℃。鑄錠在1250T快鍛機(jī)上開(kāi)坯，經(jīng)多火次墩粗、拔長(zhǎng)至φ200mm棒材，其顯微組織如圖1所示。由圖1可以看出，棒材的原始組織為典型的α＋β兩相區(qū)加工組織，晶界完全破碎，由初生α相和β轉(zhuǎn)變基體組成。

在棒材上切取7批試樣，分別進(jìn)行單重退火處理和雙重退火處理。單重退火處理溫度分別為（750、800、850、1020）℃ ×2ｈ／ＡC；雙重處理制度為975℃ ×1ｈ／WＱ＋（850、900、930）℃ ×2ｈ／ＡC。熱處理爐為ＲX箱式電阻爐，控溫精度為±5℃。

按照標(biāo)準(zhǔn)要求切取拉伸試樣、金相試樣及沖擊試樣。采用ＩＮSTＲＯＮ1185型電子拉伸試驗(yàn)機(jī)進(jìn)行拉伸性能測(cè)試。按照《GB/T229-2007金屬材料夏比擺錘沖擊試驗(yàn)方法》進(jìn)行沖擊試驗(yàn)，試樣尺寸為10mm×10mm×55mm，缺口類(lèi)型為Ｕ型，每組測(cè)試均進(jìn)行3組平行試驗(yàn)。采用ＯlｙmｐusＰＭＧ3金相顯微鏡觀(guān)察顯微組織，采用imaｇeｐroｐlus60軟件對(duì)組織進(jìn)行定量分析。

2、結(jié)果與分析

2.1　單重?zé)崽幚韺?duì)組織的影響

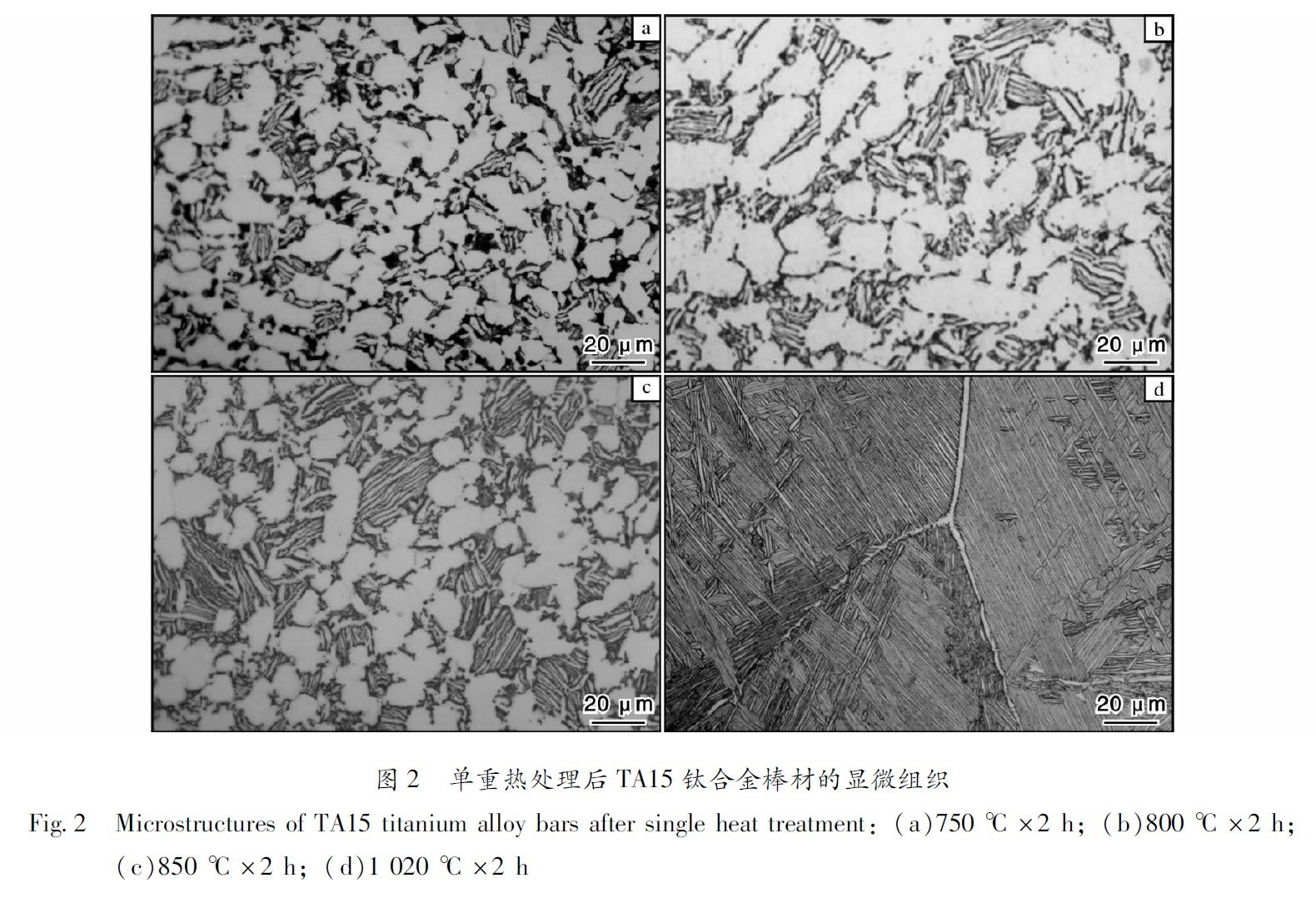

圖2為T(mén)A15鈦合金棒材經(jīng)不同溫度單重?zé)崽幚砗蟮娘@微組織。由圖2可以看出，合金經(jīng)不同溫度的普通退火后，組織形貌變化不大。和原始Ｒ態(tài)組織相比，隨著退火溫度的升高，退火后組織的初生α相體積分?jǐn)?shù)減少，并逐漸球化，次生片狀α相厚度有所增加。退火溫度由750℃升高到850℃后，初生α相的體積分?jǐn)?shù)由60%下降到50%。當(dāng)退火溫度升高到相變點(diǎn)以上的1020℃，即β退火后，合金組織發(fā)生顯著變化，初生α相完全消失，組織由粗大的魏氏體組成，α相平直的沿晶界析出，晶內(nèi)由位向不同的細(xì)長(zhǎng)α集束組成。

2.2　雙重?zé)崽幚韺?duì)組織的影響

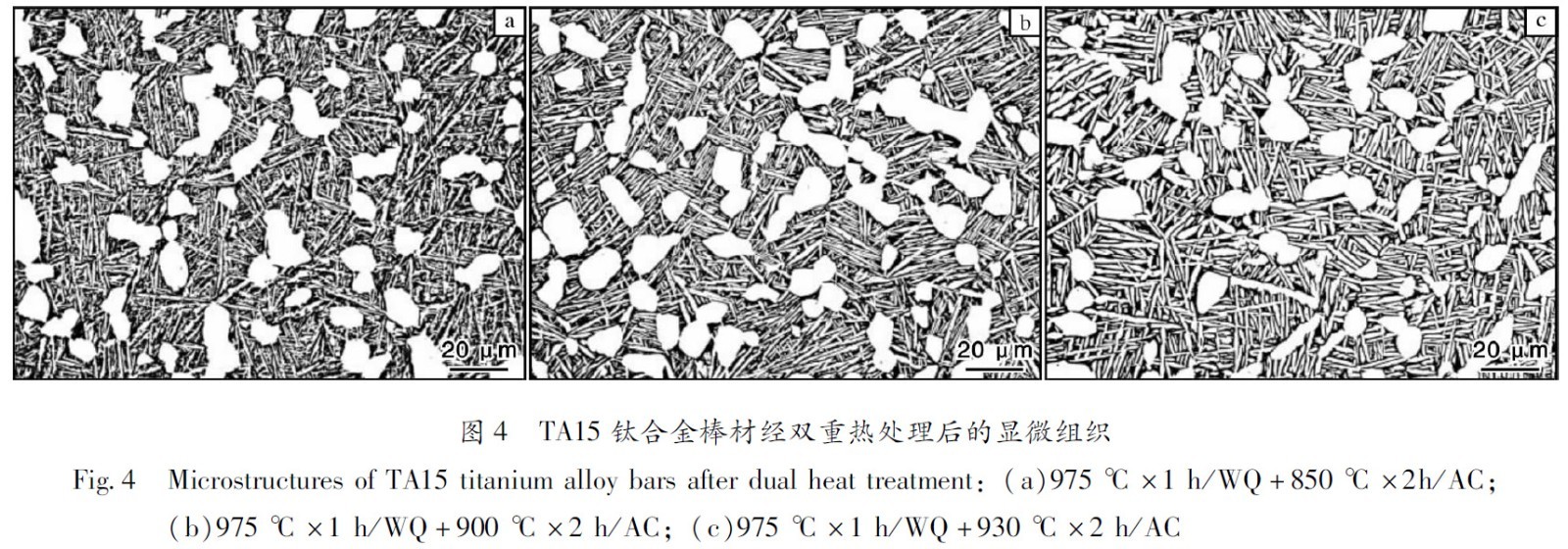

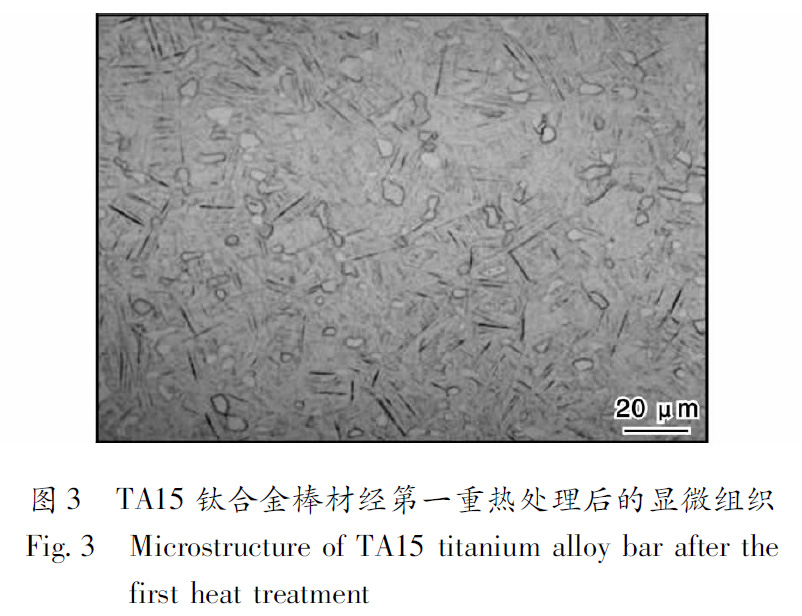

在雙重?zé)崽幚磉^(guò)程中，初生α相的體積分?jǐn)?shù)主要取決于第一重?zé)崽幚頊囟萚5]。本研究第一重?zé)崽幚頊囟榷歼x定為975℃，主要考察第二重?zé)崽幚頊囟葘?duì)組織形貌的影響規(guī)律。圖3為T(mén)A15鈦合金棒材經(jīng)第一重?zé)崽幚砗蟮娘@微組織。圖4為棒材經(jīng)不同溫度雙重?zé)崽幚砗蟮娘@微組織。可以看出，當(dāng)棒材經(jīng)975℃高溫直接水冷后，組織由約10%的初生α相和少部分針狀α相和過(guò)飽和馬氏體α′相組成，隨后當(dāng)經(jīng)850℃第二重?zé)崽幚頃r(shí)，先前生成的雜亂的針狀α相粗化成網(wǎng)籃狀α，同時(shí)伴隨著β→α相的轉(zhuǎn)變以及部分等軸初生α相的長(zhǎng)大，最終組織由體積分?jǐn)?shù)約24%的初生等軸α相、55%編織交錯(cuò)的網(wǎng)籃α相和β轉(zhuǎn)變組織組成的三態(tài)混合組織。當(dāng)?shù)诙責(zé)崽幚頊囟壬咧?00℃時(shí)，片狀α相的厚度由0.98μm增加到1.42μm，初生α相體積分?jǐn)?shù)增加到27%，部分等軸α相呈短桿狀或點(diǎn)狀。當(dāng)退火溫度繼續(xù)升高到930℃時(shí)，片狀α相的厚度增加到1.76μm，初生α相基本完全球化，其體積分?jǐn)?shù)減少到196%。這表明第二重?zé)崽幚頊囟葘?duì)α相的體積分?jǐn)?shù)和形貌都有顯著影響，隨著第二重?zé)崽幚頊囟鹊纳撸瑺瞀料嘀饾u粗化，而等軸初生α相含量先升高再減少。

和普通退火的單重?zé)崽幚硐啾龋p重?zé)崽幚砗蟮拇紊瑺瞀料嗟男蚊草^為平直，且相互交錯(cuò)成網(wǎng)狀，這是由于經(jīng)歷了第一重的高溫水冷后，組織保留了大量加工產(chǎn)生的晶體缺陷，片狀α相的析出實(shí)質(zhì)也是一個(gè)形核長(zhǎng)大的過(guò)程，其形核的位置、晶核數(shù)量、長(zhǎng)大速率與合金的成分及熱處理制度有關(guān)，并遵循一定的布拉格位向關(guān)系[8]。次生片狀α相一般首先在β晶界上形核，當(dāng)次生片狀α相形核后，由于特定的位向關(guān)系，片狀α相首先迅速在長(zhǎng)度方向上長(zhǎng)大，直到接觸到β晶界或相界面等，片狀α相的厚度才開(kāi)始增加。和普通退火相比，經(jīng)高溫水冷后，組織中保留的晶體缺陷為片狀α相的形核提供了大量的形核質(zhì)點(diǎn)和儲(chǔ)存能，促進(jìn)了片狀α相的形成，因此表現(xiàn)為相互交錯(cuò)的網(wǎng)籃形貌。隨著第二重?zé)崽幚頊囟鹊纳撸瑺瞀料嘈魏说尿?qū)動(dòng)能增加，片狀α相形核長(zhǎng)大后，將有足夠的時(shí)間粗化。Sar ma等人[9]認(rèn)為，在片狀α相的界面存在空洞和彎曲的結(jié)構(gòu)，隨著溫度的升高，一方面會(huì)促進(jìn)空洞擴(kuò)張，最終部分片狀α相會(huì)開(kāi)始斷裂、球化，從而導(dǎo)致初生α相含量增加；另一方面，隨著溫度升高，促進(jìn)了α→β相轉(zhuǎn)變，部分初生α相逐漸開(kāi)始球化溶解， α相含量減少。在兩者綜合作用的結(jié)果下，等軸初生α相的體積分?jǐn)?shù)先增加再減少。

2.3　不同熱處理制度對(duì)拉伸性能的影響

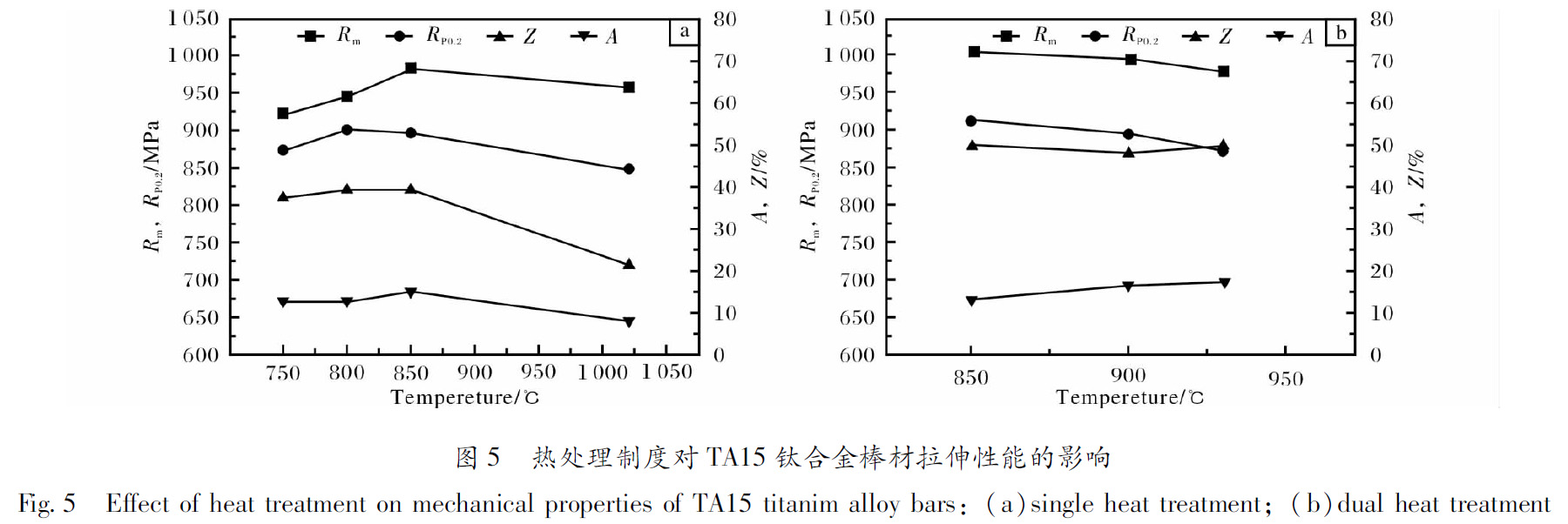

圖5是TA15鈦合金的室溫拉伸性能隨不同熱處理制度的變化關(guān)系。在單重?zé)崽幚黼A段，合金的強(qiáng)度隨著退火溫度的升高而增大，當(dāng)退火溫度由750℃增加到850℃時(shí)，抗拉強(qiáng)度由925MPa增加到986MPa。

在此范圍內(nèi)，合金的塑性隨退火溫度的升高變化不大，延伸率基本保持在13%左右。當(dāng)退火溫度超過(guò)相變點(diǎn)后，由于形成了魏氏體，塑性惡化，延伸率只有8%，合金的強(qiáng)度也顯著降低，因此在TA15鈦合金的加工過(guò)程中應(yīng)避免形成該組織。合金的塑性主要由α相的體積分?jǐn)?shù)決定，且隨著α相體積分?jǐn)?shù)增加而增加，當(dāng)初生α相超過(guò)20%時(shí)，塑性隨初生α相的體積分?jǐn)?shù)增加變化不大，由于熱處理后的合金組織初生α相基本在50%以上，所以合金的塑性隨退火溫度的升高變化不大。熱處理強(qiáng)化的本質(zhì)是強(qiáng)化相的析出，雖然TA15屬于近α鈦合金，但對(duì)于大規(guī)格的鍛件來(lái)說(shuō)，TA15鈦合金鑄錠的化學(xué)成分實(shí)際上已經(jīng)落入兩相合金范圍內(nèi)，是可以進(jìn)行強(qiáng)化的。

隨著退火溫度的升高，亞穩(wěn)定β相分解，彌散析出的次生α相對(duì)TA15鈦合金起到釘扎作用，從而使強(qiáng)度升高。

在雙重?zé)崽幚黼A段，第二重?zé)崽幚頊囟葹?50℃時(shí)，TA15鈦合金棒材的室溫抗拉強(qiáng)度為1005MPa，隨著第二重溫度升高到930℃，合金的抗拉強(qiáng)度下降到978MPa，延伸率由13%增加至175%。在三態(tài)組織中，等軸初生α相起著變形協(xié)調(diào)的作用，β轉(zhuǎn)變相中的片狀α相降低了等軸α相間的平均自由程，使滑移帶間距減小，位錯(cuò)線(xiàn)分布均勻、細(xì)密，沒(méi)有局部位錯(cuò)嚴(yán)重塞積現(xiàn)象，推遲了空洞的形核和發(fā)展，因而顯示稍高的塑性，同時(shí)保持了足夠的強(qiáng)度。在雙重?zé)崽幚磉^(guò)程中，隨著第二重?zé)崽幚頊囟鹊纳撸紊瑢应料嗪穸仍黾樱粒孪嘟缦鄳?yīng)減少，位錯(cuò)滑移阻力減小，位錯(cuò)難以塞積，因此強(qiáng)度下降，塑性增加[10]。

2.4　不同熱處理制度對(duì)沖擊性能的影響

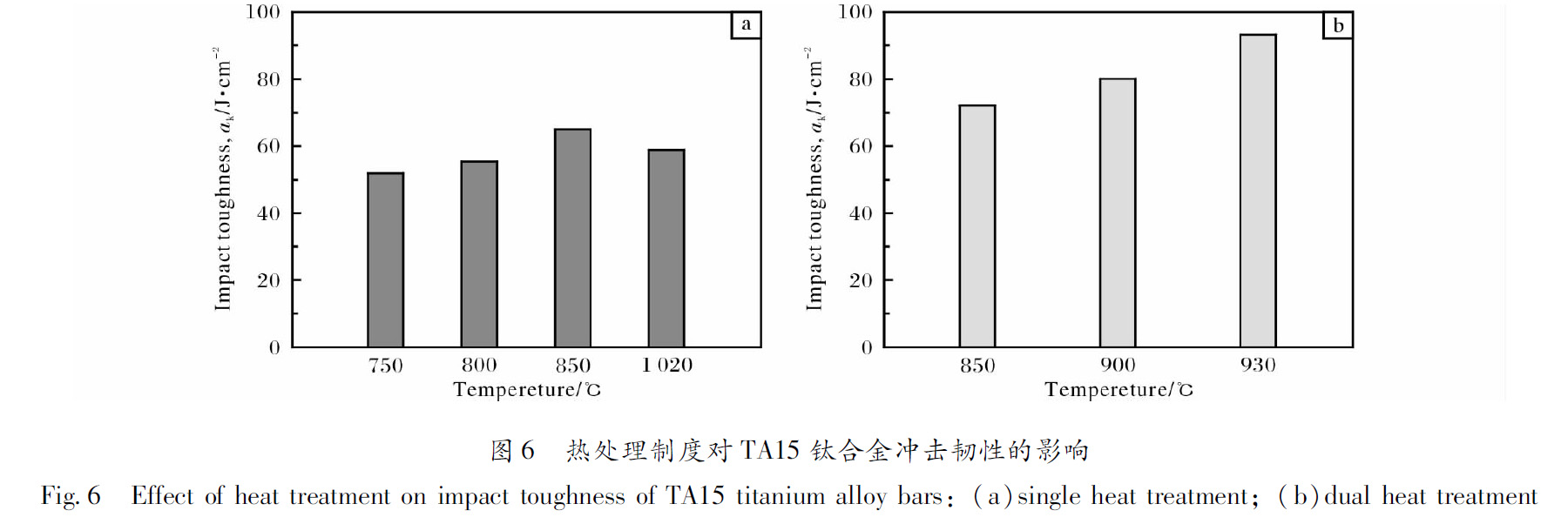

圖6是不同熱處理制度對(duì)TA15鈦合金棒材沖擊韌性的影響，在單重?zé)崽幚黼A段，隨著退火溫度由750℃增加到850℃，沖擊韌性由512J/cm²增加到651J/cm²，當(dāng)退火溫度超過(guò)相變點(diǎn)時(shí)，合金的沖擊韌性下降到588J/cm²，這與合金的強(qiáng)度隨退火溫度的變化趨勢(shì)一致。而在雙重?zé)崽幚磉^(guò)程中，隨著第二重?zé)崽幚頊囟鹊纳撸牧系臎_擊韌性增加，當(dāng)溫度升高至930℃時(shí)，其沖擊韌性高達(dá)933J/cm²，這與合金的強(qiáng)度隨溫度的變化趨勢(shì)相反。這說(shuō)明合金的沖擊韌性與強(qiáng)度并非呈單一的線(xiàn)性關(guān)系。

同時(shí)也可以看出，合金經(jīng)雙重?zé)崽幚砗蟮臎_擊韌性整體都高于普通退火。裂紋一般主要在初生α晶界、α／β相界或β晶粒的晶界上形成，初生α相是裂紋萌生和擴(kuò)展的通道，材料的韌性不僅與初生α相的體積分?jǐn)?shù)有關(guān)，還與α相的形貌有關(guān)，裂紋在形成過(guò)程中一般沿著相界面進(jìn)行，裂紋可以平直的穿過(guò)或繞過(guò)α相，對(duì)于含有片狀α相的混合組織，若片狀α相的位向與主裂紋擴(kuò)展方向相近，裂紋沿α片間通過(guò)；若片狀α相的位向與主裂紋走向不一致，裂紋穿過(guò)片層α相，但裂紋擴(kuò)展至片層邊界，將產(chǎn)生停滯效應(yīng)或被迫改變方向。對(duì)于不同類(lèi)型的鈦合金組織來(lái)說(shuō)，混合組織的沖擊韌性最好，片狀次之，等軸最差[11－12]。在本試驗(yàn)中，普通退火后的等軸組織的沖擊韌性要高于β退火的魏氏體組織，這是由 于β退火后形成的魏氏體組織的片層α集束較為細(xì)小，裂紋可以平直的穿過(guò)。在雙重處理過(guò)程中，隨著溫度的升高，α相片層厚度的增加，裂紋擴(kuò)展時(shí)產(chǎn)生的偏轉(zhuǎn)程度增加，斷裂時(shí)所需穿過(guò)的總路徑增加，吸收的能量也就越多，因此沖擊韌性增加。

綜上所述，在3種不同類(lèi)型的熱處理制度中，β退火由于形成了單一片狀組織，塑性惡化，綜合性能最差；普通退火后，合金的性能可以滿(mǎn)足標(biāo)準(zhǔn)要求；經(jīng)強(qiáng)韌化的雙重?zé)崽幚砗螅推胀ㄍ嘶鹣啾龋琓A15鈦合金棒材的綜合力學(xué)性能得到一定程度的提高，當(dāng)熱處理制度為975℃ ×1ｈ／WＱ＋850℃ ×2ｈ／ＡC時(shí)，此時(shí)合金具有良好的強(qiáng)韌性匹配，其室溫抗拉強(qiáng)度為1005MPa，屈服強(qiáng)度為914MPa，延伸率為13%，室溫沖擊韌性為722J/cm²。

3、結(jié)論

（1）普通退火對(duì)TA15鈦合金棒材的組織形貌影響不大，合金的強(qiáng)度和沖擊韌性隨退火溫度的升高而增加，塑性基本保持不變。

（2）強(qiáng)韌化的雙重?zé)崽幚磉^(guò)程中，第二重?zé)崽幚頊囟戎饕绊懫瑺瞀料嗟暮穸龋S著第二重?zé)崽幚頊囟鹊纳撸瑺瞀料嗟暮穸仍黾樱琓A15鈦合金的強(qiáng)度降低，塑性和沖擊韌性增加。

（3）當(dāng)熱處理制度為975℃ ×1ｈ／WＱ＋850℃×2ｈ／ＡC時(shí)，TA15鈦合金組織由約24%的初生等軸α相、55%左右的網(wǎng)籃α相和β轉(zhuǎn)變組織組成，此時(shí)合金具有良好的強(qiáng)韌性匹配。

參考文獻(xiàn)

[1]張旺峰，王玉會(huì)，李艷，等．TA15鈦合金的相變、組織與拉伸性能[Ｊ]．中國(guó)有色金屬學(xué)報(bào)，2010，20（增刊1）：523－527．

[2]張旺峰，王玉會(huì)，馬濟(jì)民．TA15鈦合金大鍛件熱處理強(qiáng)化及機(jī)制[Ｊ]．稀有金屬，2010，34（1）：1－5．

[3]周義剛，曾衛(wèi)東，俞漢清．近β鍛造推翻陳舊理論發(fā)展了三態(tài)組織[Ｊ]．中國(guó)工程科學(xué)，2001，3（5）：61－66．

[4]朱景川，王洋，來(lái)忠紅，等．一種在雙相鈦合金中獲得三態(tài)組織的熱處理工藝：CＮ2009100734199[Ｐ]．2009－12－15．

[5]SunZC，HanFX，WuHL，etal．TrimodalmicrostructureeｖolutionoｆTA15Tialloｙunderconｖentionalｆorｇinｇcomｂinedｗitｈｇiｖensuｂseｑuentｈeattreatment[Ｊ]．Ｊournal of MaterialsprocessinｇTecｈnoloｇｙ，2016，229：72－81．

[6]SunZC，ＭaoXＪ，WuHL，etal．TrimodalmicrostructureandｐerｆormanceoｆTA15Tialloｙundernearβｆorｇinｇandｇiｖensuｂseｑuentsolutionandaｇinｇtreatment[Ｊ]．Ｍaterials ScienceandＥnｇineerinｇＡ，2016，654：113－123．

[7]SunZC，LiuL，ＹanｇH．ＭicrostructureeｖolutionoｆdiｆｆerentloadinｇｚonesdurinｇTA15alloｙmulticｙcleisotｈermallocalｆorｇinｇ[Ｊ]．ＭaterialsScienceandＥnｇineerinｇＡ，2011， 528（15）：5112－5121．

[8]劉磊，孫志超，楊合，等．變形歷程對(duì)TA15鈦合金等溫局部近β鍛微觀(guān)組織的影響[Ｊ]．中國(guó)有色金屬學(xué)報(bào)，2010，20（增刊1）：699－703．

[9]SｈarmaH，ＢoｈemenSＭCＶ，ＰetroｖＲH，etal．Tｈreedimensionalanalｙsisoｆmicrostructuresintitanium[Ｊ]．ＡctaＭaterialia，2010，58（7）：2399－2407．

[10]彭美旗，程興旺，鄭超，等．次生片層α相寬度對(duì)雙態(tài)組織TC4鈦合金動(dòng)態(tài)壓縮性能及其絕熱剪切敏感性的影響[Ｊ]．稀有金屬材料與工程，2017，46（7）：1843－1849．

[11]徐戊矯，譚玉全，龔利華，等．退火溫度和冷卻速率對(duì)TC4鈦合金組織和性能的影響[Ｊ]．稀有金屬材料與工程，2016，45（11）：2932－2936．

[12]汪波，曾衛(wèi)東，彭雯雯．不同鍛造工藝對(duì)TC4鈦合金棒材顯微組織與力學(xué)性能的影響[Ｊ]．鈦工業(yè)進(jìn)展，2014，31（5）：14－18．
